�A未完成Network文「NET31」に補充するノード、アクティビティの選択

＜３機械２工程２製品でのジョブショップ生産のモデル化図＞

上図を参照しながら、ワークシートに表示されている未完成ネットワーク図「NET31」を完成させるのに必要なノード、アクティビティーを下記から選択し、ワークシート「1.「NET31」のノード、アクティビティーの選択」の点線内に記入せよ。

• ASSIGN

• COLCT

• CONECTOR

• CREATE

• GOON

• QUEUE

• REGULAR ACTIVITY

• SELECT

• SERVICE ACTIVITY

• TERMINATE

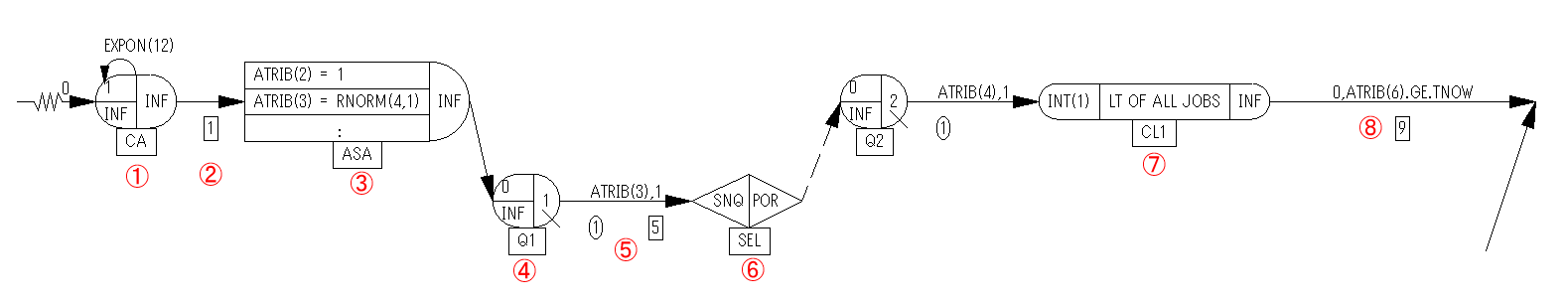

また、未完成Network文に書かれているノードの意味を参考したい場合は、下記のノード・アクティビティーを参照せよ。

�@CREATE「CA」　　　　　　　　�AREGULAR ACTIVITY「１」　　�BASSIGN「ASA」　　　�CQUEUE「Q1」　
�DSERVICE ACTIVITY「５」 　　�ESELECT「SEL」　　　　　　　�FCOLCT「CL1」　　　 �GREGULAR ACTIVITY「9」　 　

<表示中の未完成Network文>

ワークシート「1.「NET３１」のノード、アクティビティーの選択」の記入を終えたら、ＴＡのチェックを受けなさい。
注：必ずＴＡのチェックを受けてから次へ進むこと。
